第1年
- ADC分辨率：
- 8位高分辨率ADC
- 輸入通道：
- 2路單端
- 可編程輸入電壓量程范圍（V/Div：
- 5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005

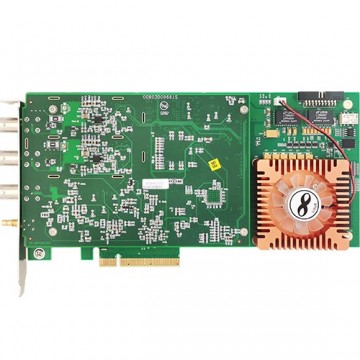

PCIe8910是2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或背板總線等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模擬能方便地捕捉和分析瞬態信號、帶寬模擬信號。
AD模擬量輸入 | ADC分辨率 | 8位高分辨率ADC |
輸入通道 | 2路單端 | |
可編程輸入電壓量程范圍（V/Div） | 5、2、1、0.5、0.2、0.1、0.05、0.02、0.01、0.005 | |
最高實時采樣率 | 單通道工作2GS/s，雙通道同時工作每通道1GS/s | |
存儲器深度 | 板載2GB內存 | |
校準方式 | 軟件自動校準，支持手動校準 | |
耦合方式 | 直流耦合、交流耦合 | |
觸發源 | 軟件觸發、外觸發、同步信號觸發、通道觸發 | |
輸入阻抗 | 1M/50Ω可選 | |
模擬帶寬 | 模擬輸入帶寬100M/20M可選，最高可達100M | |
時鐘源 | 內部時鐘、外部時鐘 |
