精度等級：

0.5級

口徑：

DN6-DN1200

顏色：

乳白色、鉆石銀、灰色、藍色

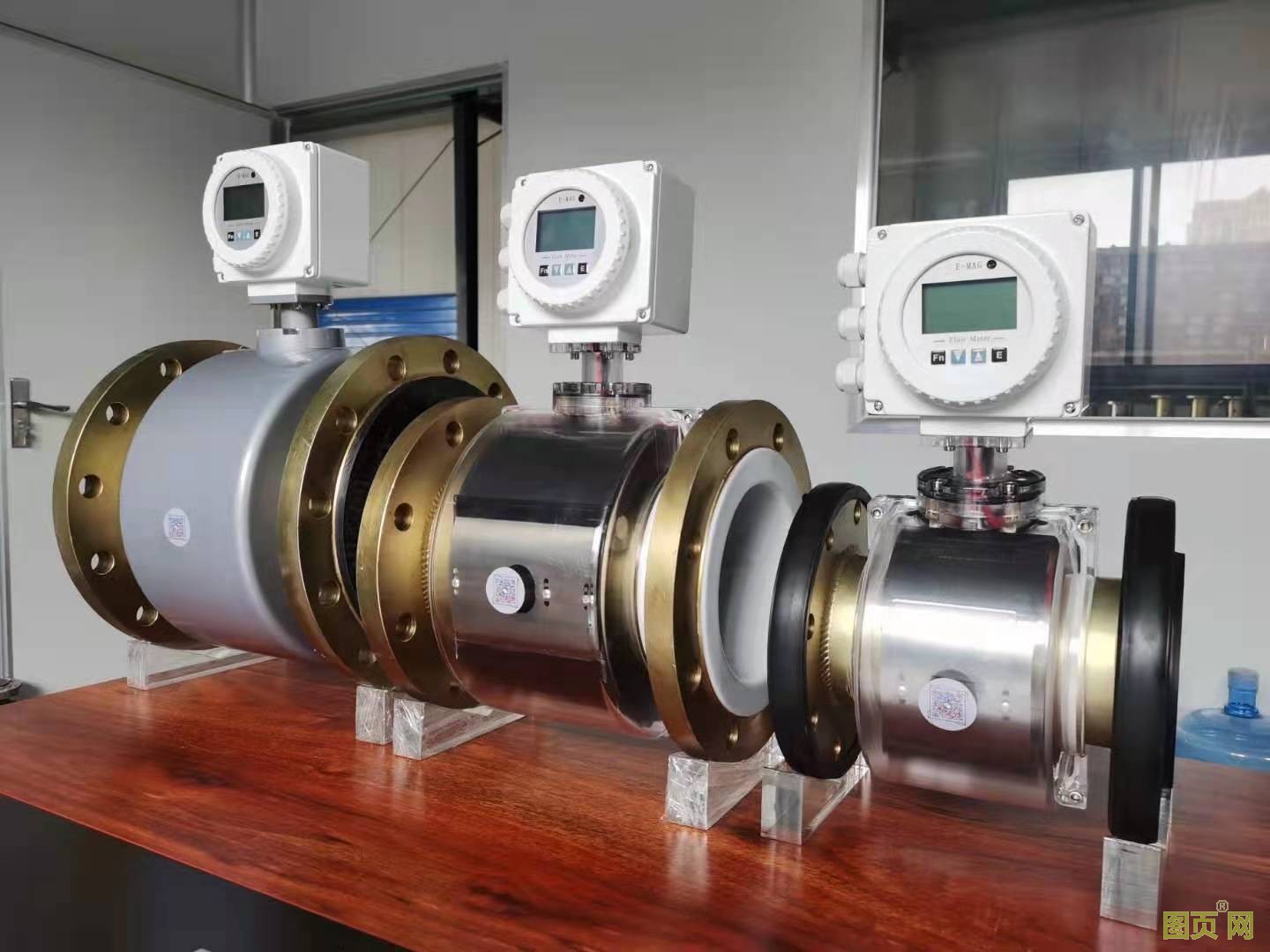

新型電磁流量計采用分塊式生產、“傻瓜式”組裝使電磁流量計的制造簡單、測量穩定、防水性能強，是款***、高***性的流量計。 新型電磁流量計用于測量封閉管道中導電液體和漿液的體積流量，應用于城鄉一體化供水、農田灌溉、分區計量、智慧水務、給水排水、水利灌溉、水處理、污水測控、造紙等工農業生產工藝過程中的流量測量和控制。

新型電磁流量計電磁流量傳感器本公司結合在電磁流量計領域多年經驗，將電磁流量計整體制造簡化為242模式，即：（1）分模塊生產+整體組裝 2 大流程；

    （2）導管、勵磁模塊、哈弗外殼和轉換器 4 大模塊；

   （3）產品性能穩定，***、 2 大優勢；

由于傳感器的各個模塊均為機械化制造，使得標準化制作工藝能滲透到各個環節，提升生產效率；其次，由于各個模塊生產一致性好，組裝均在嚴格標準下進行，減小了組裝過程中人為干預造成的影響，流量計穩定性、一致性與***性均得到了一定的***。

 新型電磁流量計采用模具化制造，減少人為干預，實現浸（潛）水 ip68 等級防護。本司結合多年現場經驗與技術分析，理論模型推理，經驗積累驗證，設計出具有低成本、***的勵磁模塊。該模塊無需傳感器金屬外殼的配合即可實現***磁場的產生；同時采用低廉、特殊的設計使模塊防水性能大幅提升，該特性在 dn150 口徑以上的表現尤為明顯。而主要部件模塊化組裝使得傳統傳感器的磁場搭建受人工熟練度影響的時代一去不復返，優化設計后的產品性能一致性能***，作為電磁流量計功能的計量功能，表現效果***，測量精度穩定，讓低流速的運行階段***所需精度。

1、測量管內無可動部件，便于維護管理；無阻流部件，***損失；

2、被測液體***電導率≥20μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液的流量；

3、測量精度不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線***，測量精度高；

4、低頻矩形波激磁，不受工頻及現場各種干擾的影響，工作穩定***；

5、不受流體方向影響，正反向均可準確計量；

6、液晶顯示，可在線修改參數，操作簡單方便；

7、中文菜單顯示，操作方便，讀字直觀；

8、流量傳感器***部分為獨立勵磁模塊結構。此結構獨立的變革意義表達為ip68防水密封獨立實現、場外磁干擾屏蔽獨立實現。勵磁系***立模塊化是為了表達其作為電磁流量傳感器的***組成部分，其生成磁場的功能不再像傳統電磁流量計的傳感器那樣還須與電磁流量計的傳感器金屬外殼的配合下才能達成，而是由一對勵磁模塊就可獨立實現電磁流量傳感器的磁場生***果。其直接效果表達為：a、浸（潛）水ip68防護等級真正實現的成本***降低（dn200口徑以上表達為更明顯）：b、***部件模塊化組裝，一致性***，計量精度更高。

1.電磁流量計的丈量通道是一段無阻流檢測件的光滑直管，因不易梗阻，適用于丈量含有固體顆粒或纖維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等。

2.電磁流量計不產生因檢測流量所形成的壓力損失，儀表的阻力僅是統一長度管道的沿程阻力，節能效果明顯，對于要求低阻力損失的大管徑供水管道最為適合。

3.電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率變化顯著的影響。

4.與其他大部分流量儀表比擬，前置直管段要求較低。

5.測量范圍度大，可選流量范圍寬。

6.易于選擇與流體接觸件的材料品種，可應用于腐蝕性流體。

7.采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要.

技術指標 ■ 適用測量通徑：DN6mm～DN2000mm

■ 介質電導率： ≥２０ μs/cm

■ 襯里材料： 聚氯丁橡膠、聚氨酯橡膠、聚硅氟橡膠、聚四氟乙烯(PTFE)、F46、PFA

■ 電極材料： SUS316、哈氏合金 B（ HB） 、哈氏合金 C(HC)、 鈦、鉭、鉑/銥合金

■ 工作環境溫度：－２０℃～6０℃

■ 轉換器工作環境濕度：≤９５％

■ 外殼防護等級：IP６５、IP６7、ｉｐ６８

■ 流速測量范圍：０.5～１０米/秒

■ 配套精度等級：０.５級、０.２級

■ 測 量 參 數：瞬時流量、流速、正反向累計總量

■ 檢測報警參數：流體空管檢測報警、勵磁電流檢測報警、上下限報警、系統報警

■ 網絡功能：HART、MODBUS、GPRS、PROFIBUS（選配）
