- 品牌：
- 上海有恒
- 型號：
- UHLUGB
- 參數：
- 見詳情頁

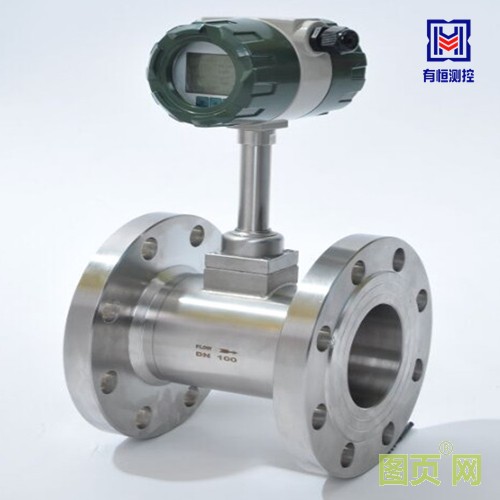

【現場顯示渦街流量計概述】上海有恒現場顯示型渦街流量計，也叫一體化智能顯示渦街流量計，是指表頭上裝有液晶顯示，可顯示累計流量、瞬時流量等參數，也可輸出脈沖信號或4-20mA標準電流信號。一般用于測量普通氣體、液體的體積流量或蒸汽的質量流量（密度采用設定值）
【上海有恒現場顯示渦街流量計產品特點】
● 可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
● 不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
● 安全防爆，適用于惡劣環境
● 無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
● 采用微功耗高新技術,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
● 溫壓補償一體化設計;
● 電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
● 同時顯示流量值與累計流量值,不必輪流切換。
● 采用抗振動探頭，有效消除外界振動影響。
● 電路采用表面貼裝工藝，結構緊湊，可靠性高。
● 采用分體式信號轉換器，電纜Z長10米。
● 量程比寬達20：1
● 儀表整體結構設計合理，動態測量范圍寬，壓力損失小
● 表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
● 現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；
【法蘭夾裝型渦街流量計 技術參數】
|
產品名稱 |
渦街流量計 |
|
儀表口徑（mm） |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
|
公稱壓力（Mpa） |
1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
|
精度等級 |
液體：±1% |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-40℃～+250℃、-40℃～+320℃ |
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
通訊輸出功能 |
RS485通訊輸出、HART協議等 |
|
工作電源 |
外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作 |
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExiaIICT5或ExdIIBT6 |
|
防護等級 |
IP65或更高（可訂制） |
【測量范圍】
|
儀表口徑 |
液體測量范圍 |
氣體測量范圍 |
連接方式 |
耐壓等級 |
|
DN15 |
1.2-6.2 |
5-25 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法蘭夾裝/法蘭連接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN150 |
36-380 |
280-2240 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN200 |
62-650 |
580-4960 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法蘭夾裝/法蘭連接 |
1.6/1.6 |
