- 品牌：
- 上海有恒
- 型號：
- LZD系列
- 包裝：
- 紙箱包裝

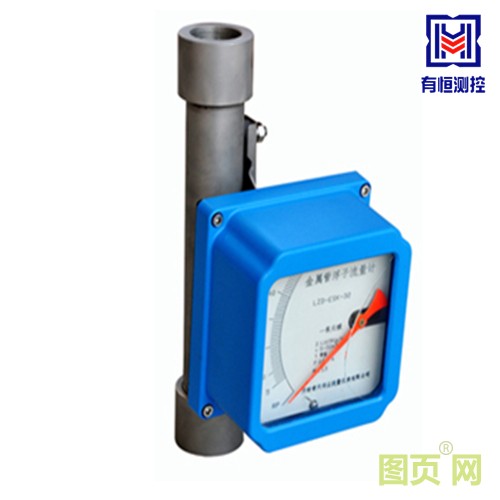

LZD金屬管浮子流量計又稱金屬轉子流量計屬于面積式流量計，采用全金屬結構，堅固耐用，其壓損小，量程比大(10:1)，安裝維護方便，可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。支持雙行大液晶顯示，現場顯示累積、瞬時流量，支持?jǐn)?shù)字通訊，現場修改測量參數，電遠傳可輸出4～20mA的標準模擬量信號，頻率信號，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。
二、LZD螺紋連接金屬管浮子流量計工作原理：
金屬管浮子流量計測量管為錐形管，由下向上的垂直安裝，浮子在錐管內自由地上下移動，圓形橫截面的浮子的重力是由液體動力承受的，隨著流量的變化，浮子在流速和浮力作用下上下運動，在合適位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部通過磁耦合傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
三、LZD螺紋連接金屬管浮子流量計產品優勢：
1、全不銹鋼屬或非導磁金屬結構制造，堅固耐用
2、采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、基于模塊化設計設計，遠傳信號輸出，開關信號輸出
5、短行程、小型結構設計、儀表總高度
6、適于測量小流量、低流速介質
7、磁性耦合結構確保數據傳輸、信號更加穩定
8、垂直、水平、各種安裝方式更適合不同使用場合
9、可帶智能HART協議，可以全部根據用戶需求即時安裝與使用
10、LZD金屬管浮子流量計高溫、高壓設計，防腐材料選用可適用各種復雜介質環境
四、LZD螺紋連接金屬管浮子流量計技術參數
測量范圍:水（20℃）1-200000 l／h，空氣（20℃，0．1013MPa）0．03－4000m3／h（參見流量表，特殊流量可訂制）
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa，特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃，高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3) DN20<30mPa.s(F15.4-F15.8)， DN25: <250mPa.s DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1.5
供電電源：標準型24VDC二線制4－20mA（DC24V）；交流型：85－265VAC 50HZ；電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65；防爆標志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
五、LZD金屬轉子流量計流量參考范圍表：
|
通徑 |
流量范圍 |
|||||
|
水 20℃ （L/H） |
空氣20℃，0．1013MPa（m³/H） |
最大壓損（KPa） |
||||
|
普通型 |
防腐型 |
普通型 |
防腐型 |
水 |
氣體 |
|
|
|
2.5~25 |
2.5~25 |
0.07~0.7 |
0.07~0.7 |
6.5 |
7.1 |
|
4.0~40 |
4.0~40 |
0.11~1.1 |
0.11~1.1 |
7.2 |
||
|
6.3~63 |
6.3~63 |
0.18~1.8 |
6.6 |
7.3 |
||
|
10~100 |
10~100 |
0.28~2.8 |
0.28~2.8 |
7.5 |
||
|
16~160 |
16~160 |
0.4~4.0 |
0.4~4.0 |
6.8 |
8.0 |
|
|
25~250 |
25~250 |
0.7~7.0 |
0.7~7.0 |
7.2 |
10.8 |
|
|
40~400 |
40~400 |
1.0~10 |
1.0~10 |
8.6 |
10.0 |
|
|
63~630 |
--------- |
1.6~16 |
-------- |
11.1 |
14.0 |
|
|
|
100~1000 |
63~630 |
3.0~30 |
1.6~16 |
7.0 |
7.7 |
|
160~1600 |
100~1000 |
4.5~45 |
3.0~30 |
8.0 |
8.8 |
|
|
250~2500 |
160~1600 |
7.0~70 |
4.5~45 |
10.8 |
12.0 |
|
|
400~4000 |
250~2500 |
11~110 |
7.0~70 |
15.8 |
19.0 |
|
|
|
630~6300 |
400~4000 |
18~180 |
11~110 |
8.1 |
8.6 |
|
1000~10000 |
630~6300 |
25~250 |
18~180 |
11.0 |
10.4 |
|
|
1600~16000 |
40~400 |
25~250 |
17.0 |
15.5 |
||
|
|
2500~25000 |
1600~16000 |
60~600 |
40~400 |
8.1 |
8.0 |
|
4000~40000 |
2500~25000 |
100~1000 |
60~600 |
9.5 |
13.0 |
|
|
100 |
6300~63000 |
4000~40000 |
200~2000 |
100~1000 |
10.0 |
11.0 |
|
10000~100000 |
6300~63000 |
300~3000 |
------------- |
|||
