- 負載電流：
- 300MA/1A/2A/5A
- 直流信號輸入：
- 0-5V/4-20MA
- 轉換精度：
- 0.1
DIN11D系列超大電流信號隔離變送器（鋁合金外殼）
主要特性:
>> 精度、線性度誤差等級： 0.1、0.2、0.5級
>> 4-20mA/0-5V/0-10V等標準信號輸入
>> 0~100mA/0~500mA/0~1A/0-2A等電流信號輸出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出
>> 信號輸入/信號輸出 3000VDC隔離
>> 輔助電源：12V、15V或24V直流單電源供電
>> 輔助電源與輸出信號不隔離
>> 螺絲固定安裝，插拔式接線端子
>> 尺寸：120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 工業現場信號隔離與放大
>> 電流信號放大或電壓信號驅動能力加強
>> 電磁閥、比例閥門線性驅動器
>> 電磁開關線性控制器
>> 電磁驅動線圈或大功率負載
>> 地線干擾抑制

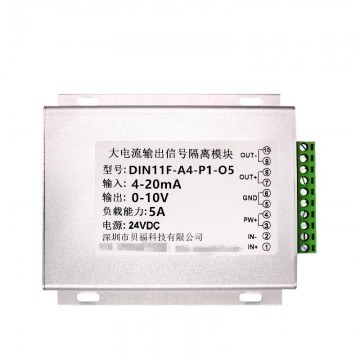

產品選型表： 圖1 模塊外觀圖
DIN11D IBF - V(A)□ - P□ – V(A)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
1-5V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用戶自定義 |
Vz |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
|
|
注：定貨時請告知輸出負載電阻的大小。
DIN11L高電壓大電流驅動信號隔離器
主要特性:
>> 精度、線性度誤差等級： 0.1、0.2、0.5級
>> 4-20mA/0-5V/0-10V等標準信號輸入
>> 0~100mA/0~500mA/0~85mA/0-165mA/0-330mA等電流信號輸出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出
>> 信號輸入/信號輸出 3000VDC隔離
>> 輔助電源：12V、15V或24V直流單電源供電
>> 輔助電源與輸出信號不隔離
>> 螺絲固定安裝，插拔式接線端子
>> 尺寸：120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 工業現場信號隔離與放大
>> 電流信號放大或電壓信號驅動能力加強 圖1 產品外觀圖
>> 電磁閥、比例閥門線性驅動器
>> 電磁開關線性控制器
>> 電磁驅動線圈或大功率負載
>> 地線干擾抑制
產品選型表：
DIN11L IBF - V(A)□ - P□ – V(A)□
|
輸入信號 |
供電電源 |
輸出信號 |
|||||||
|
電壓 |
代碼 |
電流 |
代碼 |
Power |
代碼 |
電流 |
代碼 |
電壓 |
代碼 |
|
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
|
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-15V |
V5 |
|
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用戶自定義 |
Az |
0-24V |
V6 |
|
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
0-100mA |
V7 |
|
用戶自定義 |
Vz |
用戶自定義 |
Az |
|
|
|
|
0-300mA |
V8 |
注：定貨時請告知輸出負載電阻的大小。
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:0-15 型號:DIN11 IBF V2-P1-V5
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-300mA 型號:DIN11 IBF V2-P2-V8
例3：輸入信號:0-3V 供電電源:24V 輸出信號:0-24V 型號:DIN11 IBF Vz-P1-V6
通用參數
|
精 度 ---------- 0.1% ，0.2% |
隔 離 ---------- 信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、15V、24V |
絕緣電阻 ---------- ≥20MΩ |
|
工作溫度---------- -25 ~ +70℃ |
耐 壓 ---------- 信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10 ~ 90% (無凝露) |
3KVDC，1分鐘，漏電流1mA |
|
存儲溫度---------- -45 ~ +85℃ |
|
|
存儲濕度---------- 10 ~ 95% (無凝露) |
|
