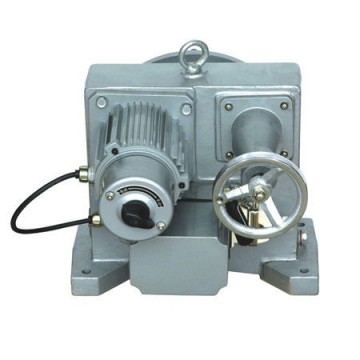

DKJ-4100D 智能一體化電裝
一、產品概述
電子技術的飛速發展，新的電子及電力元器件不斷產生，使得控制系統功能及性能產生很大的飛躍，傳統的模擬電路電動執行器已不能滿足控制系統的需要，新穎的智能型數字電動執行器，以其豐富的功能，優異的性能，極好的人機界面，已獲得廣泛應用。智能型數字電動執行器的機械設計與傳統模擬電動執行器基本相同，構成智能型數字電動執行器，將伺服放大器、位置發送器結合在一起，組成了新的電子電路，完成輸入與接口技術，增加了獨特的CPU故障診斷，識別及邏輯判斷，在性能方面，利用軟件技術，完成了自適應定位計算，使得定位誤差更小，控制精度提高，彌補了機械設計上的不足，伺服電機控制采用了過零觸發可控硅電力器件，控制方法簡單，現場調試極為方便，提高了整機運行可靠性，其電氣控制特點如下：
1．電氣控制電路采用了微處理器（CPU）硬件、軟件技術使得現場調試極為簡單，通過就地操作按鈕（手動開關），進入調試菜單，將閥位運行到開極限位置，確認、然后再關到極限位置（機械定位上下限），確認，內部微處理器將自動識別這兩個極限位置，并將其數值儲存。閥位信號輸出（4-20mA），經軟件計算，自動對應執行器始點至終點范圍，現場調試工作既可完成。
2．改進了電機制動功能去掉機械摩擦制動，依據不同軸力矩輸出調整不同的電子制動時間。
4．斷信號故障處理、正反作用、制動時間、不靈敏區等功能均通過字符代碼以問答方式進行預置設定，在設計選項型時，對執行器要求完成不同的功能操作（開關型、遠控型、調節型）均可在一臺執行器上實現，簡化了選型和調試過程減少了備品備件數量，即省資金，減少庫存。
6．給定信號（指令）與閥位輸出信號電隔離不共地消除共模干擾。
7．伺服電機控制采用過零觸發電力器件，消除電源諧波污染。
8．非侵入式紅外遙控操作。
9．工作電源 220vAc
|
型號
|
DKJ-2100D
|
DKJ-3100D
|
DKJ-4100D
|
DKJ-5100D
|
DKJ-6100AD
|
DKJ-6100D
|
DKJ-7100D
|
|
輸出力矩（Nm）
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
|
備注：1、D型為新型數字顯示控制電路執行機構；
|
|||||||
|
2、W型為普通型戶外執行機構；
|
|||||||
|
3、WD型為新型數字顯示控制電路戶外執行機構；
|
|||||||
|
4、Z型為普通直聯式執行機構；
|
|||||||
|
5、ZD型為新型數字顯示控制電路直聯式執行機構；
|
|||||||
|
6、B型為隔爆執行機構；
|
|||||||
