- 產品型號：
- UHMQ-F
- 品牌：
- 上海有恒
- 包裝：
- 紙箱包裝

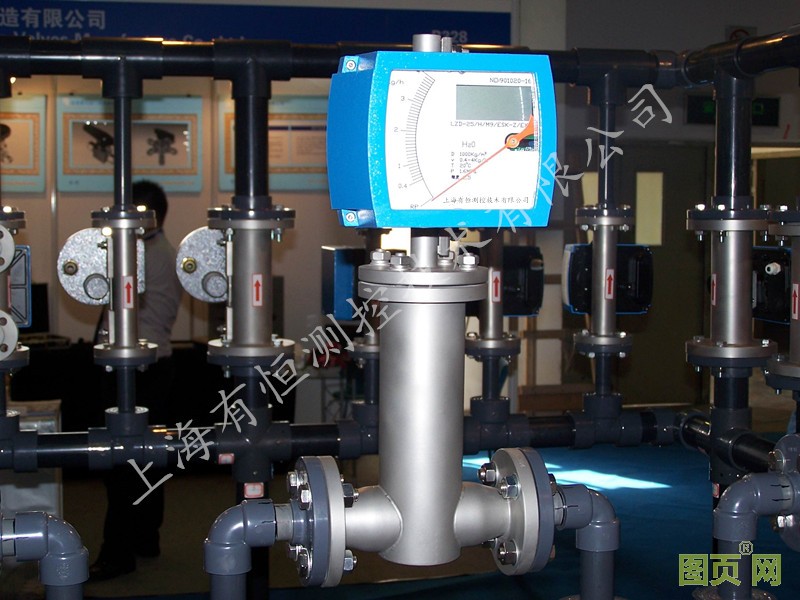

水平安裝金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。
工作原理：金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的椎形金屬管內，裝有一個能夠旋轉自如的由金屬或其他材質制成的轉子（或稱浮子），被測流體從金屬管底部流進，從頂部流出。
當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用：一是垂直向上的推動力，它等于流體流經轉子與錐形管間的環形截面積所產生的壓力差；另一個是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力，當流量加大使壓力差大于轉子凈重力時，轉子就上升，當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上，在金屬管外表面上刻有讀數，根據轉子的停留位置，讀出被測流體的流量。
技術參數如下：
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0.03－4000m3／h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：可達400℃
介質粘度：DN15: <5mPa.s(F15.1-F15.3) DN20<30mPa.s(F15.4-F15.8)
DN25: <250mPa.s DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20*1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；電池型：3．6V@4AH鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A@250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65；
防爆標志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
|
通徑 |
流量范圍 |
|||||
|
水 20℃ （L/H） |
空氣20℃，0．1013MPa（m³/H） |
最大壓損（KPa） |
||||
|
普通型 |
防腐型 |
普通型 |
防腐型 |
水 |
氣體 |
|
|
15
|
2.5~25 |
2.5~25 |
0.07~0.7 |
0.07~0.7 |
6.5 |
7.1 |
|
4.0~40 |
4.0~40 |
0.11~1.1 |
0.11~1.1 |
7.2 |
||
|
6.3~63 |
6.3~63 |
0.18~1.8 |
0.18~1.8 |
6.6 |
7.3 |
|
|
10~100 |
10~100 |
0.28~2.8 |
0.28~2.8 |
7.5 |
||
|
16~160 |
16~160 |
0.4~4.0 |
0.4~4.0 |
6.8 |
8.0 |
|
|
25~250 |
25~250 |
0.7~7.0 |
0.7~7.0 |
7.2 |
10.8 |
|
|
40~400 |
40~400 |
1.0~10 |
1.0~10 |
8.6 |
10.0 |
|
|
63~630 |
--------- |
1.6~16 |
-------- |
11.1 |
14.0 |
|
|
25 |
100~1000 |
63~630 |
3.0~30 |
1.6~16 |
7.0 |
7.7 |
|
160~1600 |
100~1000 |
4.5~45 |
3.0~30 |
8.0 |
8.8 |
|
|
250~2500 |
160~1600 |
7.0~70 |
4.5~45 |
10.8 |
12.0 |
|
|
400~4000 |
250~2500 |
11~110 |
7.0~70 |
15.8 |
19.0 |
|
|
50 |
630~6300 |
400~4000 |
18~180 |
11~110 |
8.1 |
8.6 |
|
1000~10000 |
630~6300 |
25~250 |
18~180 |
11.0 |
10.4 |
|
|
1600~16000 |
1000~10000 |
40~400 |
25~250 |
17.0 |
15.5 |
|
|
80 |
2500~25000 |
1600~16000 |
60~600 |
40~400 |
8.1 |
8.0 |
|
4000~40000 |
2500~25000 |
100~1000 |
60~600 |
9.5 |
13.0 |
|
|
100 |
6300~63000 |
4000~40000 |
200~2000 |
100~1000 |
10.0 |
11.0 |
|
10000~100000 |
6300~63000 |
300~3000 |
------------- |
|||
