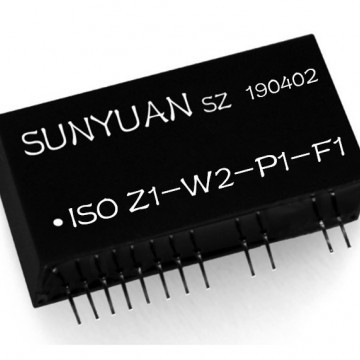

溫度測量變送器ISO Z-W-P-F
DIN 3x3 ISO 4-20mA-O4
位移信號隔離變送器
零點增益可調型隔離變送器隔離放大
定電壓輸入隔離正負穩壓雙輸出DC電
兩線無源|模擬信號|VI轉換10KV|高隔
深圳市順源科技多路通道隔離型模擬
4-20mA與0-10V模擬量轉換兩隔離變送
3KV隔離有穩壓短路保護單輸出隔離電
- 功率：
- 3W
- 封裝方式：
- DIP
- 數量：
- 67899
順源科技研制生產的 VD / WRF / WRE 系列模塊電源，是一款具有高電氣隔離和抗浪涌、防靜電特性，且輸出具有自恢 復過載和短路保護的國家專利產品（國家專利號：ZL 200420042857.1）。近期該產品在電力負荷管理控制終端（用戶管理終端）儀表外接RS485/RS232接口安全高隔離（4500V）、抗靜電（外端子直接接觸：8000V）的相關技術送檢中，順利通過高隔離/抗浪涌/防靜電測試。目前已在電力儀器儀表制造行業廣泛使用。
VD / WRF 系列的DC-DC隔離模塊電源，采用陶瓷基板、印刷電阻的可靠性工藝制作，能滿足工業級振動、潮濕、靜電干擾、寬溫度（-45—+85 ℃）及其它惡劣環境下的工作。產品有SIP單列和DIP雙列封裝方式。主要應用領域：電氣設備地線干擾抑制，儀器儀表的外接（RS485/RS232 /RS422/USB/IEEE1394等通訊接口）端口電源隔離及變換，儀表殼體接口端子外露金屬部位的安全高隔離/抗浪涌/防靜電隔離（國家安規標準：8KV以上）。
輸入電壓
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得
5V/9V/12V/15V/24VDC
輸出電壓
3.3V/5V/9V/12V/15V/24VDC
如需其它規格, 請咨詢順源科技公司
電氣特性
以下數據除特殊說明外,均是在 TA=25° C, 標稱輸入電壓, 額定輸出電流時測得
輸入特性
電壓范圍 +/- 10%*標稱值
濾波 陶瓷電容
電壓范圍 +/- 10%*標稱值
濾波 陶瓷電容
隔離特性
額定電壓 3000 VAC
泄漏電流 1 mA
電阻 109Ohm
電容 60 pTYP
輸出特性
抗靜電脈沖 8000VAC
抗靜電脈沖 8000VAC
電壓精度 +/- 2%*標稱值 max.
( 20 MHz BW) 紋波及噪音 50mV p-p, max.
可持續短路時間 長期
線性電壓校準 +/- 1.2% / 1.0% of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100
溫度系數 +/- 0.02%/°C
( 20 MHz BW) 紋波及噪音 50mV p-p, max.
可持續短路時間 長期
線性電壓校準 +/- 1.2% / 1.0% of Vin
負載電壓校準 +/- 8 %, load = 20 ~ 100
溫度系數 +/- 0.02%/°C
一般特性
效率 70% to 80%
開關頻率 80 - 125KHz
效率 70% to 80%
開關頻率 80 - 125KHz
環境特性
工作溫度( 環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90%, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 1W：19.60 x 6,00 x 10,00 mm
0,77 x 0,23 x 0,39英寸
2W：19.60 x 7,00 x 10,00 mm
0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸 1W/2W：20.4 x 10.00 x 8.2 mm
0.8 x 0.39 x 0.32 英寸
0,77 x 0,23 x 0,39英寸
2W：19.60 x 7,00 x 10,00 mm
0,77 x 0,28 x 0,39英寸
DIP 封裝尺寸 1W/2W：20.4 x 10.00 x 8.2 mm
0.8 x 0.39 x 0.32 英寸
重量 2.5 - 3.5 g
外殼材料 非傳導阻燃黑塑料
