概述：無源意為沒有源頭。在電子方面，無需能源（輔助電源）的器件稱為無源器件。ISO系列無源型信號隔離放大器本身無需外接電源，其工作是依靠傳感器、PLC、DCS、FCS等傳遞的信號中分出電能量來工作的。



     隔離放大器和隔離變送器的工作原理是首先將傳感器、儀器儀表、PLC等發送與接收的標準信號或溫度、位移、頻率、轉速等專用信號通過半導體器件進行調制，再由光感或磁感器件進行隔離轉換變送，然后進行解調還原成精度、線性度一致的原有信號或變換成其它信號。工業現場傳感器與儀器儀表、PLC、等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器能有效解決這些問題。



無源型隔離放大器隔離變送器IC  詳細技術資料下載：

4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA



4-20mA隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E



兩線制無源傳感器4-20mA回路隔離配電器IC：ISO 4-20mA-F



兩線制電壓信號配電隔離變送器IC：ISO V-4-20mA





1、兩線無源電流環路隔離器：ISO 4-20mA

ISO 4-20mA是兩線制4-20mA電流環路隔離器。它無需外部供電，在傳感器、PLC等傳遞信號回路中取得能量，兩線制4-20mA有源信號輸出。

圖1：傳感器有電源供電，產生4-20mA電流環路。4-20mA隔離器（ISO 4-20mA）從傳感器工作回路中獲取能量，經過隔離后輸出有源4-20mA信號。

ISO 4-20mA采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%

ISO 4-20mA詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_36.html

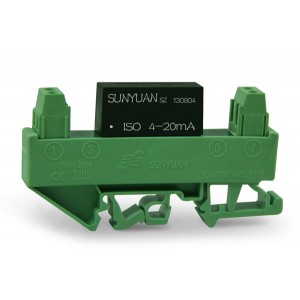

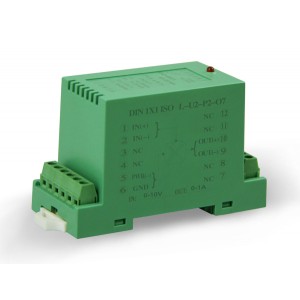

ISO 4-20mA典型應用及產品圖片。







 圖1：傳感器輸出兩線制(有源)信號隔離后接(無源)負載: ISO 4-20mA





2、兩線無源隔離配電器：ISO 4-20mA-F

ISO 4-20mA-F是一種兩線制無源型4-20mA隔離配電器。從PLC、DCS信號端口獲取電源并采集信號，給兩線無源傳感器、兩線制儀表隔離配電。

圖2：4-20mA隔離配電器（ISO 4-20mA-F）和傳感器（Sensor）都無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號進行隔離后給傳感器、兩線制儀表配電，環路采集4-20mA信號。

ISO 4-20mA-F采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%

ISO 4-20mA-F詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_37.html

ISO 4-20mA-F典型應用及產品圖片。







   圖2：兩線制無源型傳感器（無源）信號接（有源）負載: ISO 4-20mA-F





3、兩線無源隔離控制器：ISO 4-20mA-E

ISO 4-20mA-E是一種兩線制無源型4-20mA隔離控制器。從PLC、DCS信號端口獲取電源并采集信號，傳感器輸出有源4-20mA信號經隔離控制輸出環路電流和接口的匹配，解決輸入輸出電源沖突問題。

圖3：4-20mA隔離控制器（ISO 4-20mA-E）無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號。將有源輸入的4-20mA轉換成無源輸出，完成信號隔離和環路接口的匹配，解決輸入輸出電源沖突問題。

ISO 4-20mA-E采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%

ISO 4-20mA-E詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_45.html

ISO 4-20mA-E典型應用及產品圖片。









  圖3：兩線制傳感器輸出（有源）信號控制（有源）負載：ISO 4-20mA-E





4、兩線無源隔離調理器：ISO 4-20mA-P

ISO 4-20mA-P是一種兩線制無源型4-20mA隔離調理器。無需外接輔助電源，從PLC、DCS信號端口獲取電源并采集信號，與傳感器信號隔離和環路接口的信號進行調理匹配，解決輸入輸出信號、電源沖突問題。

圖4：4-20mA隔離調理器（ISO 4-20mA-P）無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號。將有源輸入的4-20mA轉換成無源輸出，完成信號隔離和環路接口的匹配，解決輸入輸出電源沖突問題。

ISO 4-20mA-P采用光電耦合隔離方式，因此有較好的空間干擾抑制特性。全量程范圍內精度、線性度誤差：< 0.5%

ISO 4-20mA-P詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_5.html

ISO 4-20mA-P典型應用及產品圖片。





























  圖4：兩線制傳感器輸出（有源）信號調理匹配（有源）負載：ISO 4-20mA-P



5、無源型電壓隔離變送器：ISO V-4-20mA

ISO V-4-20mA是一種無源型電壓信號隔離變送器。無需外接輔助電源，適用于位移傳感器電壓信號輸入，輸出端從PLC、DCS信號端口獲取電源并采集信號，向輸入端提供5V（3mA）隔離配電電源，可作為基準。

圖5：無源型電壓隔離變送器（ISO V-4-20mA）無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號。向輸入端提供5V（3mA）隔離配電電源，給位移、電位器傳感器或電橋電路作為前置基準電路。

ISO V-4-20mA采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%

ISO V-4-20mA詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_22.html

ISO V-4-20mA典型應用及產品圖片。













 圖5：無源型電壓信號隔離變送器（有源）信號接（有源）負載: ISO V-4-20mA
